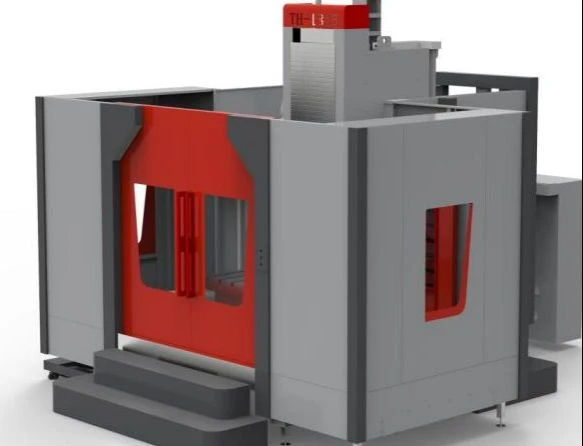

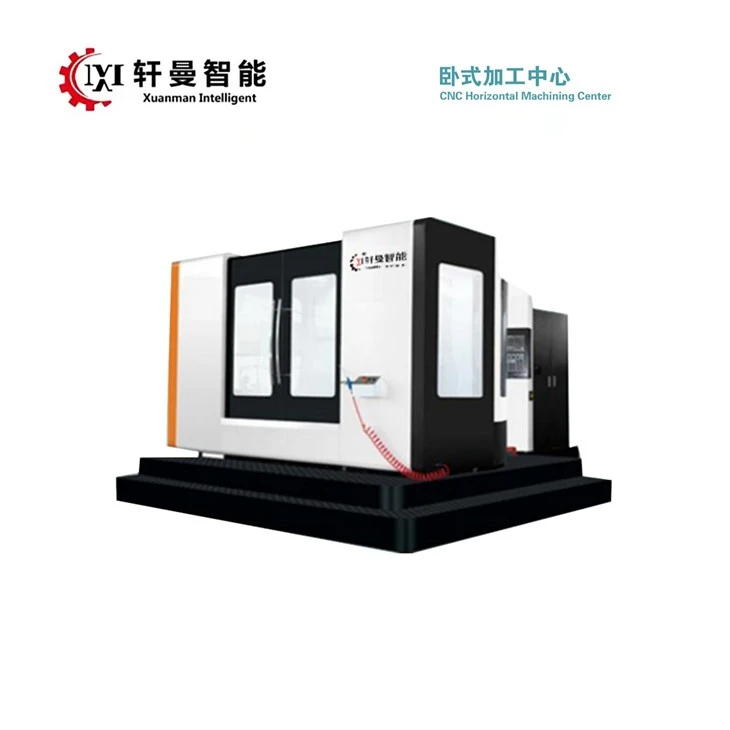

Pusat Permesinan Horisontal Kompak

1

Kekakuan Tinggi & Presisi Jangka Panjang

Basis, meja kerja, kolom, balok melintang, dudukan geser, dan ram semuanya terbuat dari-cetakan pasir resin berkualitas tinggi dan besi cor-berkekuatan tinggi-berkualitas tinggi. Mereka menjalani proses perlakuan panas lengkap untuk menghilangkan tegangan sisa dan dilengkapi dengan tulang rusuk yang cukup untuk memastikan bahwa seluruh alat berat memiliki kekuatan, kekakuan, dan stabilitas tinggi yang cukup.

Semua pengecoran mekanis utama terbuat dari-besi cor dengan kekakuan tinggi untuk memastikan stabilitas struktural terbaik. Kolom, alas dan pelana berstruktur kotak. Dikombinasikan dengan desain penguatan tendon dan tulang yang masuk akal, hal ini tidak hanya meningkatkan kekakuan struktural tetapi juga meminimalkan deformasi termal.

Karakteristik rel pemandu sumbu X dan Y: Pasangan rel pemandu sumbu mengadopsi dua rel pemandu linier-tugas berat, yang memiliki koefisien gesekan kecil dan sensitivitas tinggi. Ia memiliki getaran rendah pada kecepatan tinggi dan tidak ada perayapan pada kecepatan rendah. Akurasi posisi poros penggerak tinggi, dan kinerja penggerak servo sangat baik. Pada saat yang sama, ia memiliki kapasitas-mendukung beban yang besar dan kinerja anti-getaran yang baik selama pemotongan, yang dapat meningkatkan karakteristik dinamis peralatan mesin, meningkatkan stabilitas presisi, dan masa pakai peralatan mesin. Rel pemandu balok melintang poros mengadopsi dua rel pemandu linier tugas berat. Rel pemandu disusun secara berundak, dengan bentang yang besar dan kekakuan lentur serta kekakuan torsi yang cukup.

2

kolom berdiri

Kolom mengadopsi desain keseimbangan simetris dan sangat baik, menunjukkan akurasi pemrosesan yang unik.

3

sekrup bola

Sekrup bola-sumbu tiga-dikencangkan terlebih dahulu untuk secara efektif menekan masalah deformasi termal.

4

Majalah alat opsional (tentukan saat menyesuaikan)

Struktur magasin perkakas meliputi tipe pahat baris, tipe ember, tipe cakram, dan magasin perkakas tipe rantai.

5

Perangkat pendingin spindel

Perangkat pendingin semprotan samping dipasang di sisi poros utama. Dilengkapi desain-tujuan ganda untuk pembilasan air dan pembilasan udara, yang dapat dengan cepat menghilangkan panas dari alat dan benda kerja, sehingga secara efektif meningkatkan akurasi pemrosesan. Itu dapat diprogram untuk kontrol sakelar.

6

Pengontrol CNC tingkat lanjut

Mesin ini dapat dilengkapi dengan sistem CNC impor, termasuk Mitsubishi (Jepang), Fanuc (Jepang), Siemens (Jerman), dan pengontrol CNC bermerek lainnya.

Motor servo tiga-sumbu dan amplifier disediakan sebagai satu set lengkap oleh produsen sistem.

Sumbu X, Y, dan Z digerakkan oleh motor servo AC sebagai sumber tenaganya, dengan sekrup bola sebagai komponen transmisinya.

Sekrup bola dipasang dan ditopang di kedua ujungnya.

Untuk bantalan tiga-sumbu, set bantalan presisi khusus yang diimpor digunakan sebagai penyangga dengan tegangan pra-dua arah, yang memastikan kekakuan umpan dan masa pakai sekrup.

Untuk sekrup bola sumbu Y-yang panjangnya lebih dari 6 meter, disediakan struktur pendukung tambahan yang canggih, yang secara efektif mencegah kesalahan akurasi yang disebabkan oleh kendurnya sekrup perjalanan panjang-karena gravitasi.

Motor sumbu Z-dilengkapi dengan fungsi rem otomatis.

Jika terjadi pemadaman listrik, rem secara otomatis mengunci poros motor untuk mencegah putaran.

7

peralatan pendingin

Kabinet kontrol listrik dilengkapi dengan kipas penukar panas, dan unit pendingin AC juga tersedia sebagai pilihan.

Penukar panas-berperforma tinggi menjaga suhu konstan di dalam kabinet kontrol listrik, melindungi komponen elektronik, pengontrol, dan penggerak motor.

8

Lampu Kerja

Lampu kerja tahan air dengan cahaya lembut untuk pengoperasian yang aman dan nyaman.

9

Spindel & Penggantian Alat

Penggerak sabuk opsional atau penggerak langsung spindel kecepatan tinggi. Mekanisme pelepasan alat tipe penyangga melindungi spindel dan bantalan; silinder pneumatik meningkatkan efisiensi penggantian alat.

10

Struktur Mekanik

Struktur gantri balok tanpa sistem hidrolik, menampilkan kebisingan rendah, gerakan stabil, dan tanpa resonansi.

11

Sistem Termostatik Spindel

Pendingin oli menjaga spindel pada suhu konstan selama putaran kecepatan tinggi.

12

Pengenalan dan karakteristik motor tiga-sumbu dan motor spindel

Poros utama dapat dilengkapi secara opsional dengan struktur girboks atau girboks reduksi ZBF, yang dapat meningkatkan torsi poros utama. Rasio pengurangannya adalah 1:4, standar. Seperti terlihat pada gambar berikut;

13

Standar yang dipatuhi oleh pusat permesinan CNC

Suhu lingkungan yang diuji oleh GB/T harus mematuhi ketentuan GB1093-89

2. Standar eksekusi presisi: GB/T19362.2-2017

3. Sistem kelistrikan peralatan mesin mematuhi standar kelistrikan GB 5226.1-2008

14

Pelumasan mesin, pelumasan alat mesin dibagi menjadi dua bentuk: pelumasan gemuk otomatis, pelumasan oli tipis.)

Gemuk-bagian yang dilumasi: Tiga bantalan koordinat;

Bagian pelumasan oli tipis otomatis: pasangan sekrup bola, rel pemandu linier, pasangan rel pemandu gesekan yang terdiri dari besi cor dan lapisan plastik. Pelumasan oli tipis otomatis adalah mode otomatis penuh dengan pengoperasian berjangka waktu dan terukur. Tindakan tersebut secara otomatis dikontrol oleh sistem kontrol numerik dan dapat dideteksi dan diberi peringatan. Untuk detail penggunaan oli, silakan merujuk ke item 9.

15

alat pelindung alat mesin

1, Rel pemandu tempat tidur (sumbu X-) pada peralatan mesin mengadopsi penutup pelindung teleskopik pelat baja logam, dengan kekuatan 200KG per meter persegi. Rel pemandu sinar (sumbu Y-) mengadopsi perlindungan tipe bellow-. Seluruh peralatan mesin mengadopsi perlindungan sederhana untuk mencegah percikan besi dan cairan pendingin, sehingga operator dapat bekerja di lingkungan yang aman dan nyaman. Lembaran logam standar adalah versi sederhana dari lembaran logam (gambar tampilan lembaran logam disediakan dalam kontrak).

2,Jika pengguna memerlukan lembaran logam yang tertutup sepenuhnya, harus dicatat dalam kontrak saat membeli bahwa itu adalah versi yang disesuaikan.

16

Warna cat dan kemasan

1, Warna peralatan mesin sebagian besar berwarna abu-abu besi, dan tanda warna standar pabrikan akan berlaku. Jika pengguna memiliki persyaratan khusus, persyaratan warna harus dinyatakan dengan jelas saat menandatangani perjanjian.

2, Standar untuk perlindungan eksternal peralatan mesin adalah lembaran logam dan lapisan bubuk. Kecuali lemari listrik dan aksesori peralatan mesin yang dikemas dalam kotak kayu kokoh, peralatan mesin utama diangkut sebagai mesin kosong untuk memastikan masa pemasangan peralatan mesin.

17

Fondasi peralatan mesin

1, Pabrikan menyediakan gambar dasar alat mesin. Pengguna harus menerapkannya sesuai dengan gambar. Fondasi harus berupa struktur bertulang beton-yang kokoh, kaku, halus dan memenuhi semua persyaratan gambar pondasi (untuk detailnya, lihat butir 10).

2, Lokasi pemasangan standar untuk peralatan adalah pemasangan di darat. Unit utama dan semua aksesori terkait ditempatkan di tanah. Apabila pada bangunan pabrik terdapat batasan ketinggian maka pondasi dapat ditenggelamkan dan hal ini harus dicatat dalam perjanjian; jika tidak, secara default tidak akan tenggelam.

3, Jika pondasi peralatan di bawah standar, pabrikan (petugas servis) wajib mengajukan persyaratan. Jika pengguna tidak mengadopsi atau memodifikasinya dan memasang fondasi di bawah standar, hal ini akan menyebabkan peralatan mesin berubah bentuk, gagal memenuhi persyaratan presisi untuk digunakan, atau mengalami beban mekanis yang berlebihan selama penggunaan peralatan di masa mendatang. Pengguna harus menanggung biaya layanan.

Barang

Satuan

WH1250A/B

Konten Kerja

-

-

Ukuran Meja Kerja

mm

1250×1250

Jumlah Meja Kerja (tipe B dengan tabel ganda)

buah

1 / 2

Akurasi Pengindeksan Tabel Standar

″

0.001″

Pengindeksan Tabel Kustom Opsional

derajat

1 derajat, 5 derajat, 90 derajat, 180 derajat

Maks. Diameter Ayunan di atas Meja

mm

2200 / 2700

Perjalanan sumbu X-

mm

2000 / 2500

Perjalanan sumbu Y-(Gerakan Vertikal Headstock)

mm

1200

Perjalanan sumbu Z-

mm

1200

Jarak dari Spindle Center ke Permukaan Meja

mm

120 – 1320

Jarak dari Spindle Nose ke Table Center

mm

600 – 1800

Slot T-Tabel (Lebar × Jumlah)

mm

11-24

Lubang Berulir Opsional

-

24-M16

Kapasitas Muat per Tabel

kg

3500

Spesifikasi Spindel & Headstock

-

-

Spindel Lancip

-

BT50–190

Kecepatan Penggerak Sabuk Spindel

rpm

4000, 6000

Kecepatan Penggerak Langsung Spindel Opsional

rpm

6000, 8000

Rasio Gearbox Spindel Opsional

-

1:1 / 1:4

Sistem Pakan

-

-

Spesifikasi Sekrup Bola Sumbu

mm

63 / 63 / 63

Kecepatan Traverse Cepat sumbu X-

m/mnt

24

Kecepatan Lintasan Cepat sumbu Y-

m/mnt

24

Kecepatan Lintasan Cepat sumbu Z-

m/mnt

24

Kecepatan Rotasi Cepat sumbu B-

rpm

10

Spesifikasi Panduan Linier sumbu X/Y/Z-

mm

Rol 55/55/55

Jenis Sambungan Motor

-

Kopling Langsung

Tenaga Motorik Utama

kW

22

Torsi Motor sumbu X-

N·m

40

Torsi Motor sumbu Y-

N·m

40

Torsi Motor sumbu Z-

N·m

40

Torsi Motor sumbu B-

N·m

30

Akurasi Pemosisian Sumbu

mm

±0.005 / 300

Akurasi Pemosisian Pengulangan Sumbu

mm

±0.003 / 300

Akurasi Pemosisian Sumbu B-

″

10″

Akurasi Pemosisian Pengulangan sumbu B-

″

5″

Gerakan Tambahan Minimum

mm

0.001

Sistem Hidrolik & Pneumatik

-

-

Tekanan udara

MPa

0,65 (6,5kg/cm²)

Kapasitas Tangki Pendingin

L

550

Kapasitas Minyak Pelumas

L

4

Tool Holder & Sistem ATC (Tentukan saat memesan)

-

-

Jenis Majalah Alat

-

Tipe Cakram dengan Lengan

Kapasitas Majalah Alat Opsional

buah

24, 32, 40

Majalah Alat Tipe Rantai Opsional

-

Tipe Rantai

Kapasitas Majalah Alat

buah

40, 50, 60, 80

Waktu Penggantian Alat (T-T)

detik

5.2

Maks. Berat Alat

kg

18

Maks. Diameter Alat / Jarak Bebas Alat yang Berdekatan

mm

Ø110 / Ø200

Dimensi Keseluruhan

-

-

Kira-kira. Berat (A/B)

t

24 / 28.5

Panjang Mesin (A/B)

mm

6800 / 10800

Lebar Mesin

mm

9200

Maks. Tinggi Mesin

mm

4800

Minimal. Tinggi Mesin

mm

4600

Struktur Mesin

-

Tipe T-terbalik

Tipe Konveyor Chip

-

Sekrup Ganda + Pelat Rantai Tunggal

BSH-450

BSH-500

BSH-630

BSH-800

BSH-1000

meja kerja (mm)

Ukuran Meja

450*450

500*600

630*700

800*800

1000*1000

Jumlah Meja Kerja

Lajang

Ganda

Lajang

Ganda

Lajang

Ganda

Lajang

Ganda

Lajang

Ganda

Pengindeksan Tabel

1 derajat *360

0,001 derajat

1 derajat *360

0,001 derajat

1 derajat *360

0,001 derajat

1 derajat *360

0,001 derajat

1 derajat *360

0,001 derajat

Rasio Roda Gigi Meja

180

240

240

200

200

Tipe Pengubah Palet

Putar

Putar

Putar

Putar-Dorong-Tarik

Putar-Dorong-Tarik

Waktu Penggantian Palet

18S

24S

24S

50S

70S

Maks. Beban Meja (kg)

450

600

950

1500

2000

Tipe Permukaan Meja

24*M16

24*M16Lubang yang disadap

24*M16Lubang yang disadap

24*M16Lubang yang disadap

24*M16Lubang yang disadap

Maks. Diameter Ayunan Benda Kerja (mm)

Lajang

Ganda

Ø750mm

Lajang

Ganda

Ø1600

Ø1600

Bepergian

Sumbu X-(Tabel Kiri-Kanan) (mm)

600

740

1050

1300

1600

Sumbu Y-(Headstock Naik-Bawah) (mm)

540

680

750

1000

1000

Sumbu Z-(Kolom Maju-Mundur) (mm)

550

650

900

1000

1000

Poros (BT50)

Maks. Kecepatan Spindel (rpm)

8000

6000

6000

6000

6000

Jarak dari Spindle Center ke Meja (mm)

Lajang

Ganda

Lajang

Ganda

Lajang

Ganda

Lajang

Ganda

Lajang

Ganda

Sekrup & Jarak

Jarak dari Spindle Nose ke Table Center (mm)

60-610

130-780

130-1030

200-1200

200-1200

Sekrup Bola Sumbu X/Y/Z (Dia.×Timbal)

40*16

40*12,50*12

40*12,50*12

50*12

50*12

Majalah Alat

Kapasitas Majalah Alat

Disk24T

Disk24T

Disk24T

Disk24T

Disk24T

Maks. Alat Dia. / Panjang (mm)

Ø80/300

Ø112/300

Ø112/300

Ø112/300

Ø112/300

Maks. Berat Alat (kg)

8

15

15

15

15

Rata-rata Waktu Penggantian Alat (T-T) (s)

2S

3-5S

3-5S

3-5S

3-5S

Lintasan Cepat

X,丫,Z(mm/mnt)

40

24

24

24

24

Kecepatan sumbu B-(r/mnt)

15

10

10

10

10

Ulangi Akurasi Pemosisian

X,Y,Z(mm/mnt)

0,01 (Gerakan Penuh)

0,01 (Gerakan Penuh)

0,01 (Gerakan Penuh)

0,012 (Gerakan Penuh)

0,012 (Gerakan Penuh)

B-sumbu(putaran/mnt)

10"

10"

10"

12"

12"

pengulangan

0,006 (Gerakan Penuh)

0,006 (Gerakan Penuh)

0,006 (Gerakan Penuh)

0,008 (Gerakan Penuh)

0,008 (Gerakan Penuh)

akurasi posisi

B-sumbu (-)

5"

5"

5"

6"

6"

Sistem (fanuc)

Tenaga motor spindel (Kw)

15/18.5

18.5/22

18.5/22

22/26

22/26

Torsi terukur motor poros utama

95.4/147

117/175

117/175

kotak roda gigi 560/792

kotak roda gigi 560/792

Kekuatan motor tiga-sumbu dan-sumbu B(Kw)

4/7/4/3

4/7/4/3

4/7/4/3

7/7/7/3

7/7/7/3

Permintaan pasokan listrik (kva)

50

50

50

50

50

kalender

Dimensi eksternal mesin optik (mm)

Tunggal4000*2500*2700

Tunggal3700*3000*2500

Tunggal4500*3500*3000

Tunggal5000*4200*3500

Tunggal5000*4500*4000

dimensi batas

Ganda5500*2500*3000

Ganda5500*3500*3000

Ganda5500*3500*3000

Ganda7600*4250*3850

Ganda8000*5500*4500

berat

berat bersih

(kg)

Lajang10000

Lajang13000

Stasiun tunggal 13000

Lajang15000

Lajang20000

Lajang22000

Ganda11000

Ganda14000

Ganda17000

Ganda25000

Ganda27000
